為工業和材料學應用而設計 顯微觀察 便捷的顯微操作

用戶友好性

簡單的、向導式的顯微鏡操作設置，使用戶更容易進行調節，並復制系統設置。

功能性

BX53MM為傳統的工業顯微鏡檢查而設計，並擴展了其功能，有更廣泛的應用和檢查技術的要求。

精密的光學元件

奧林巴斯公司具有生產高質量光學元件的悠久歷史，無論用目鏡觀察，還是通過顯示器觀察，都具備良好的圖像畫質。

可定制性

模塊化設計可以為用戶靈活地構建其所需要求的系統。

直觀的顯微鏡控制舒適而便於使用

顯微檢查任務常常需要用很長的時間來調節顯微鏡設置、獲取圖像，以及進行必要的測量，從而得到令人滿意的報告。BX53M通過其優良的設計和便捷的控制功能，簡化了復雜的顯微檢查任務。用戶不需要長時間的培訓即可掌握顯微鏡的大多數功能。BX3M方便而舒適的操作還改善了圖像的再現性，減少了人為錯誤。

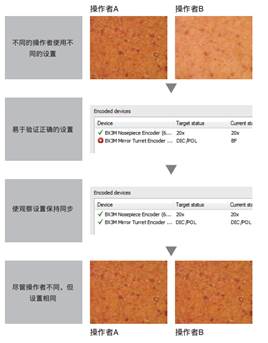

2.1 編碼硬件：很容易恢復顯微鏡設置

BX53M采用了新的編碼功能，將顯微鏡的硬件設置與奧林巴斯Stream圖像分析軟件整合在一起。觀察方法、照明強度和物鏡位置記錄在軟件和/或手動控制器裏。編碼功能使顯微鏡設置能夠與每幅圖像一起自動保存，從而使此後還原設置，以及為報表提供文檔記錄更加方便。既節省了操作者的時間，又減小了使用不正確設置的概率。當前的觀察設置總是清晰地顯示在手動控制器和軟件上。

2.2 智能光強管理：一致的照明

在初始安裝時，可以調節照明強度，使其與編碼照明器和/或編碼物鏡轉換器的特定硬件配置匹配。

2.3 方便而人性化的操作

人性化對用戶重要。無論是單機顯微鏡用戶，還是集成了奧林巴斯Stream圖像分析軟件的顯微鏡系統用戶，都能得益於可以清晰顯示顯微鏡編碼型硬件位置的、人性化操作的手動控制器。簡單的手動開關，使用戶能夠把時間專註於樣品本身和所需實施的檢查。

3、先進的成像

BX53M除常規顯微鏡檢查的傳統襯度對比法，還可以解決以往很多使用傳統襯度對比法檢查時遇到的缺陷檢查方面的困難。

3.1 MIX組合式觀察：讓以往看不見的圖像顯示出來

BX53M的MIX組合式觀察技術組合了明場和暗場照明方法。對突出顯示缺陷和區分隆起與凹陷表面很有用處。

3.2 即時拼圖（MIA）：輕松移動載物臺，可進行全景攝影

現在移動手動載物臺上的XY旋鈕即可方便而快捷地拼接圖像，不再需要電動載物臺。

奧林巴斯Stream軟件采用圖案識別技術來生成全景圖像，為用戶提供了比單一畫面更寬的視野。

3.3 輕松實現超景深圖像（EFI）題

奧林巴斯Stream軟件的景深擴展成像（EFI）功能能夠獲取高度超過物鏡焦深的樣品圖像，並把它們疊加在一起，創建出一幅超景深圖像。可以使用手動或電動Z軸機構來執行EFI，並創建一幅高度圖，以輕松地識別結構。也可以用Stream桌面版在離線時創建EFI圖像。

4、光學技術的悠久歷史

奧林巴斯公司擁有光學儀器研發的悠久歷史，創造了多項光學質量的記錄，保證了顯微鏡優異的測量精度。

4.1 LED照明

BX53M為反射光和透射光照明提供了白光LED光源。LED提供了長壽命的照明，是材料學檢查應用的理想工具。

4.2 自動校準

類似於數碼顯微鏡，使用奧林巴斯Stream軟件時也能夠實施自動校準。能夠獲得測量結果。

BX53M規格（用於反射和反射/透射光組合）

BX53MTRF-S

BX53MRF-S

BXFM

光學系統

UIS2光學系統（∞遠校正）

顯微鏡機架

照明

反射/透射

反射

對焦

行程：25 mm
             每轉的微調行程：100 μm
               刻度：1 μm
               配有上限限位器，用於粗調手柄的扭力調節

行程：30 mm
             每轉的微調行程：200 μm
               刻度：2 μm
               配有用於粗調手柄的扭力調節

樣品高度

35              mm (不含高度適配器)
               75 mm (帶BX3M-ARMAD)

65              mm (不含高度適配器)
               105 mm (帶BX3M-ARMAD)

取決於安裝配置

觀察筒

寬視野FN22

倒像：雙目、三目、傾斜式雙目
           正像：三目、傾斜式雙目

寬視野FN26.5

倒像：三目
           正像：三目、傾斜式三目

反射光照明

常規觀察技術

BX3M-RLAS-S

編碼，白光LED，BF/DF/DIC/POL/MIX FS，AS（帶對中裝置）

BX3M-KMA-S

白光LED，BF/DIC/POL/MIX FS，AS（帶對中裝置）

BX3M-RLA-S

100W/50W鹵素燈，白光LED，BF/DF/DIC/POL/MIX FS，AS（帶對中裝置），

BF/DF切換時中密度濾色片聯動

U-KMAS
             白光LED，100W鹵素燈
             光纖照明，BF/DIC/POL/MIX

熒光

BX3M-URAS-S

編碼，100W汞燈，4孔位分光鏡組件轉換器，（標準：WB, WG, WU+BF等)

FS，AS（帶對中裝置），帶光閘裝置

透射光

白光LED

阿貝/長工作距離聚光鏡

物鏡轉換器

用於BF

孔數：5-7孔，類型：手動/電動/編碼（手動），對中：有/無

用於BF/DF

孔數：5-7孔，類型：手動/電動/編碼（手動），對中：有/無

載物臺

同軸左手（右手）操作載物臺：

76mm×52mm，采用扭力調節

大型同軸左手（右手）操作載物臺：

100mm×105mm，帶Y軸鎖定裝置

大型同軸右手操作載物臺：

150mm×100mm，帶扭力調節和Y軸鎖定裝置

重量

大約18.3 kg
           （顯微鏡機架7.6 kg）

大約15.8 kg
           （顯微鏡機架7.4 kg）

大約11.1 kg
           （顯微鏡機架1.9 kg）

BX53M規格（用於偏光觀察）

BX53MTRF-S

偏光中間附件

（U-CPA或U-OPA）

寬視野FN22

倒像：雙目、三目、傾斜式雙目
           正像：三目、傾斜式雙目

勃氏鏡

可對焦（僅適用於U-CPA）

勃氏鏡視場光闌

直徑Ø3.4mm（固定）（僅適用於U-CPA）

切換正像鏡檢和錐光鏡檢時加入或退出勃氏鏡

滑塊位置 ● 進入
             滑塊位置 ○ 退出
             （僅適用於U-CPA）

檢偏鏡插槽

旋轉式檢偏鏡插槽（U-AN360P-2）

檢偏鏡（U-AN360P-2）

可旋轉360°的撥盤
           可旋轉的角度≥0.1°

對中式物鏡轉換器（U-P4RE）

四孔，附對中裝置：1/4λ偏振片(U-TAD)，
           試板(U-TP530) 和各種補色器均可連接補色器適配器（U-TAD）使用。

載物臺（U-SRP）

帶3點對中功能的偏光旋轉載物
             可旋轉360°，可鎖定在客户想要位置，360°每刻度遞增1°
               （分辨率≥6’，使用遊標尺）
                 45°鎖定功能
                 可安裝移動標本夾（U-FMP）

聚光鏡（U-POC-2）

消色差無應力聚光鏡（U-POC-2），帶外擺式消色差頂部透鏡的可旋轉360°起偏鏡。
             “0°”刻度處的鎖定機構可調節。
               NA0.9（頂部鏡頭內擺）
                 NA0.18（頂部鏡頭外擺）
                 孔徑光闌：直徑從2mm到21mm可調節

重量

大約16.2 kg（顯微鏡機架7.6 kg）

BX53M/BXFM              ESD裝置

部件

顯微鏡機架：BX53MRF-S,              BX53MTRF-S
             照明器：BX3M-KMA-S, BX3M-RLA-S, BX3M-URAS-S,                BX3M-RLAS-S
               物鏡轉換器：U-D6BDRES-S, U-D6RE-ESD, U-D5BDREMC-ESD,                  U-5RES-ESD
               載物臺：U-SIC4R2, U-SIC4L2, U-MSSP4
