HCP602G-PMH 霍爾測試用溫控探針台

HCP602G-PMH是一款專為霍爾效應測試設計的溫控探針台,探針台台體全部都是由非磁性材料製造。HCP602GH在使用時還可對樣品氣氛進行控制。這樣既可以保證,即使在極低溫度下,腔體也不產生結霜影響實驗,又可以防止樣品發生氧化。 此款溫控探針台通過杠杆式支架,使用的是彎針探針。相比傳統的直針探針,這種設計不僅點針更準確,而且點針力度更大,和樣品的電接觸性更勝一籌。
细节展示:
  • #
  • #
询价咨询
#



功能特點



可程式設計精密控溫。可獨立控制,也可從上位機軟體控制

使用非磁性材料製造

探針需開蓋移動,樣品檯面電接地

4探針,分別導通冷熱台外殼上的4BNC介面

杠杆式探針支架,點針力度更大,電接觸性更好

彎針探針,點針更精准,探針表面鍍金

默認氣密腔室,通向2個快速自鎖接頭,可充保護氣體

上蓋帶有樣品觀察窗

台體內置乾燥氣體管道,用於負溫時對視窗的除霜

視窗可拆卸與更換,可用不同材質窗片實現不同波段光觀察

軟體可拓展性強,可提供LabView等語言的SDK

#升級項# 性能可升級,詳見 配置清單

可做改動或定制,例如霍爾探針台,詳詢上海恒商



技術參數



溫度範圍

-190℃ ~ 600 負溫需使用液氮製冷

溫度解析度

0.001

溫度穩定性

±0.05(at 100) 可提升穩定性

最小控溫速度

±0.1/小時

溫度感測器

100Ω鉑質RTD

溫控方式

開關式PID 可升級為LVDCPID

物鏡最小工作距離

8.5 mm

樣品腔面積

35 mm x 35  mm

樣品腔高度

2.5 mm 具體由探針決定

*注:液氮泵型號不同,製冷表現也會有差異,請悉知。





配置清單



HCP602GH溫控探針台

mK2000溫度控制器 軟體免費,控制線有多種接口供選

氣密腔       升級為 真空腔 (KF16介面*但温度上限为400℃



樣品檯面電接地 升級為 樣品檯面電懸空



BNC外殼電接地 升級為 BNC外殼電懸空



BNC同軸介面  升級為 Triaxial三同軸介面

*可測皮安級微弱電流



液氮製冷系統 包含液氮泵與液氮罐,使樣品降至負溫


外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱


安裝支架 把台體固定在使用平臺上,防止滑動



溫控聯動顯微鏡相機 溫度-圖像聯動工作,附軟體



線性可變直流電源(LVDC) 裝在溫控器裡,抑制電噪音



真空系統(真空腔型號適用) 真空泵、真空計、真空管路


*注:產品有多種配置變化,詳詢上海恒商






更多細節

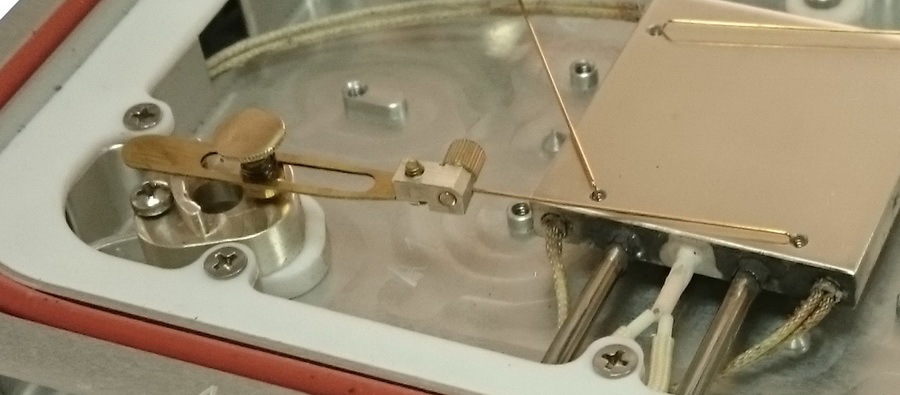

   杠杆式探針支架含彈簧和杠杆結構,對樣品的點針力來自彈簧自身彈力。並且可通過手調螺絲來調節點針力度大小。這種設計點針比直針更精確,點針力度更大,電接觸性更好。
