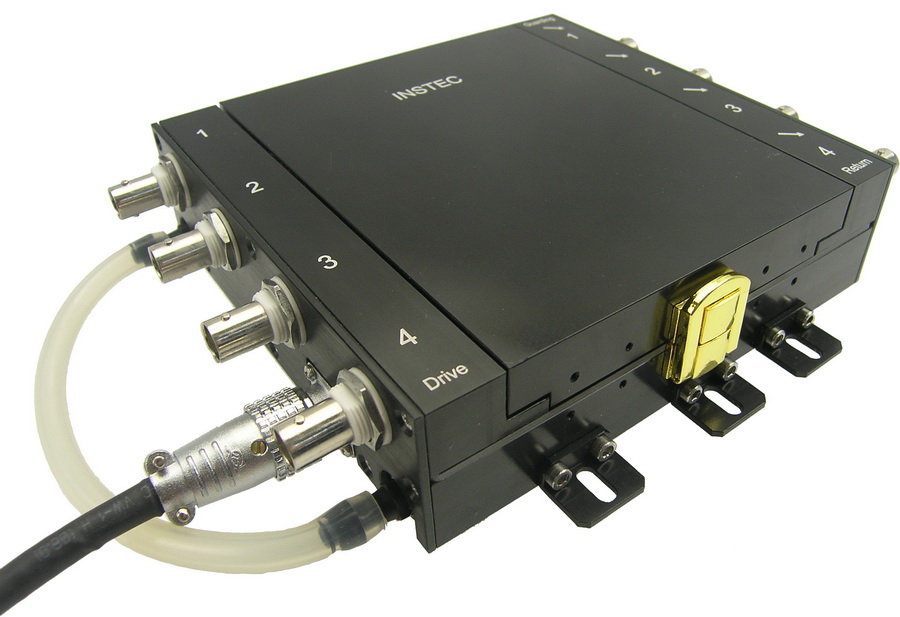

TP102LC1/TP102LC4 液晶盒測試用冷熱平板

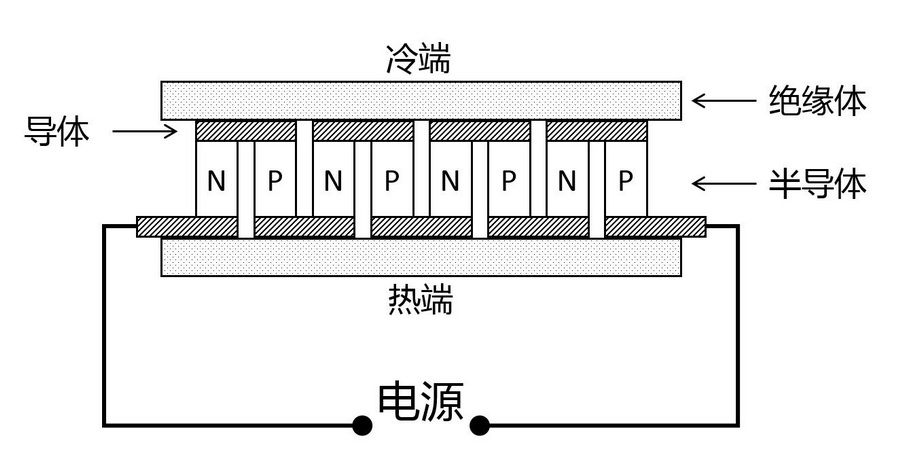

TP102LC1/TP102LC4是為液晶盒測試的冷熱平板(溫控治具)。設備基於半導體溫控（帕爾貼）原理，可搭配Instec的ALCT系列液晶參數測試儀使用，實現溫度依賴的樣品參數測定相比傳統的電熱絲加熱方式，帕爾貼冷熱台溫控更准，使用方便，並且在樣品區不大時成本减少。 TP102LC1/TP102LC4支援Instec的S型、SG型、IPS型液晶測試盒，並對SG型的保護電機做了接引。

细节展示：

询价咨询

功能特點

可程式設計精密控溫。可獨立控制，也可從上位機軟體控制

帕爾貼原理溫控，使用時無需耗材

匹配ALCT液晶參數測試儀，低電噪音與漏電流

內部腔體為電磁遮罩，加電裝置連通台體外BNC介面

通過彈簧觸針接引電極，電接觸性可靠

卡扣開蓋結構，裝卸液晶盒樣品迅速

保護電極啟用/關閉開關，相容有/無保護電極的液晶盒

#選擇項# TP102LC1單通道型 or TP102LC4 四通道型

可做改動或定制，詳詢上海恒商

技術參數

溫控性能	溫度範圍	-40℃ ～ 90℃
	溫度解析度	0.001℃
	溫度穩定性	±0.05℃(at 100℃) 可增加穩定性
	加熱速度	+50℃/分鐘(at 37℃)
	製冷速度	-50℃/分鐘(at 37℃)
	控溫速度	±0.1℃/小時
	溫度感測器	100Ω鉑質RTD
	溫控方式	直流式PID (變直流形式(LVDC)輸出)
結構尺寸	物鏡工作距離	4.9 mm
	樣品腔面積	25.4 mm x 25.4 mm(使用內蓋1) 25.4 mm x 25.4 mm(使用內蓋2) 33 mm x 91 mm(卸載內蓋)
	樣品腔高度	0.76 mm(使用內蓋)
	樣品觀察範圍	26.6 mm 反光孔徑 10.0 mm 反光孔徑(使用內蓋)
	腔室介面	快速接頭 (氣密型號) KF16 (真空型號)

配置清單

標准	TP102LC1冷熱平板一次測1個液晶盒樣品	選1
	TP102LC4冷熱平板同時測試4個液晶盒樣品
	mK2000溫度控制器軟體免費，控制線有多種接口供選	√
	線性可變直流電源(LVDC) 裝在溫控器裡，抑制電噪音	√
	外殼水冷配件用常溫水或冰水迴圈防止外殼過熱	√
*注：產品有多種配置變化，詳詢上海恒商

更多圖片

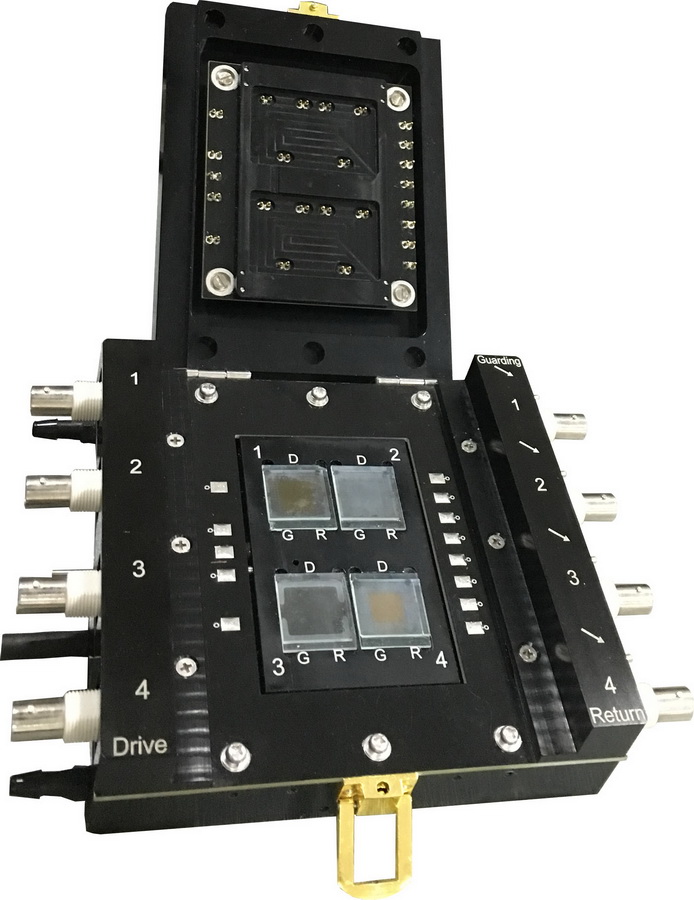

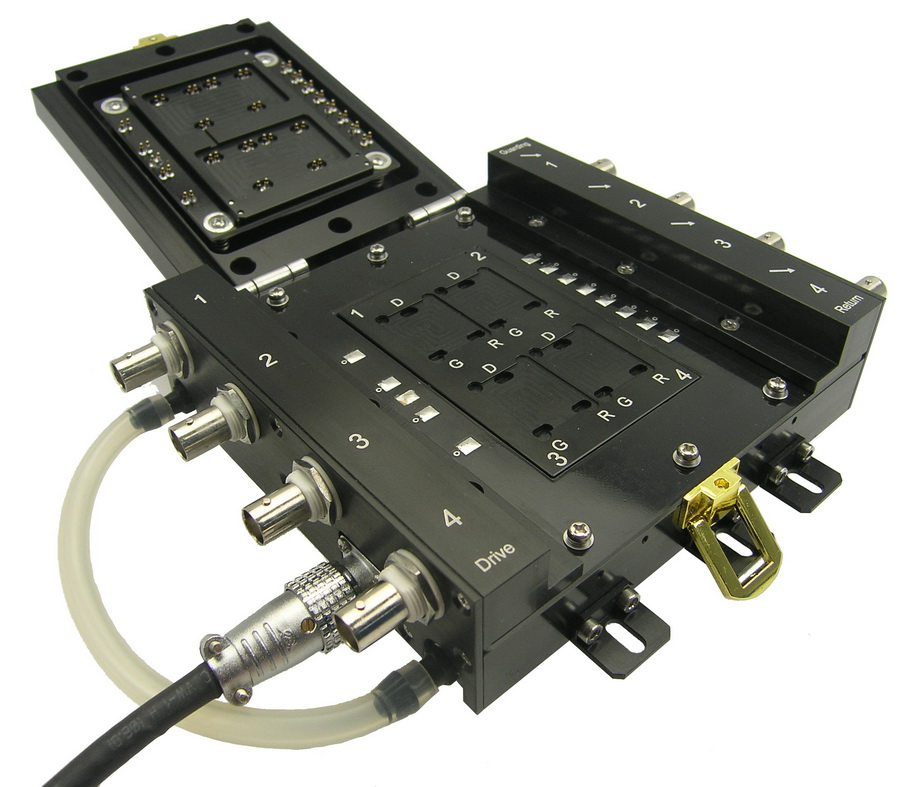

TP102LC4開蓋圖

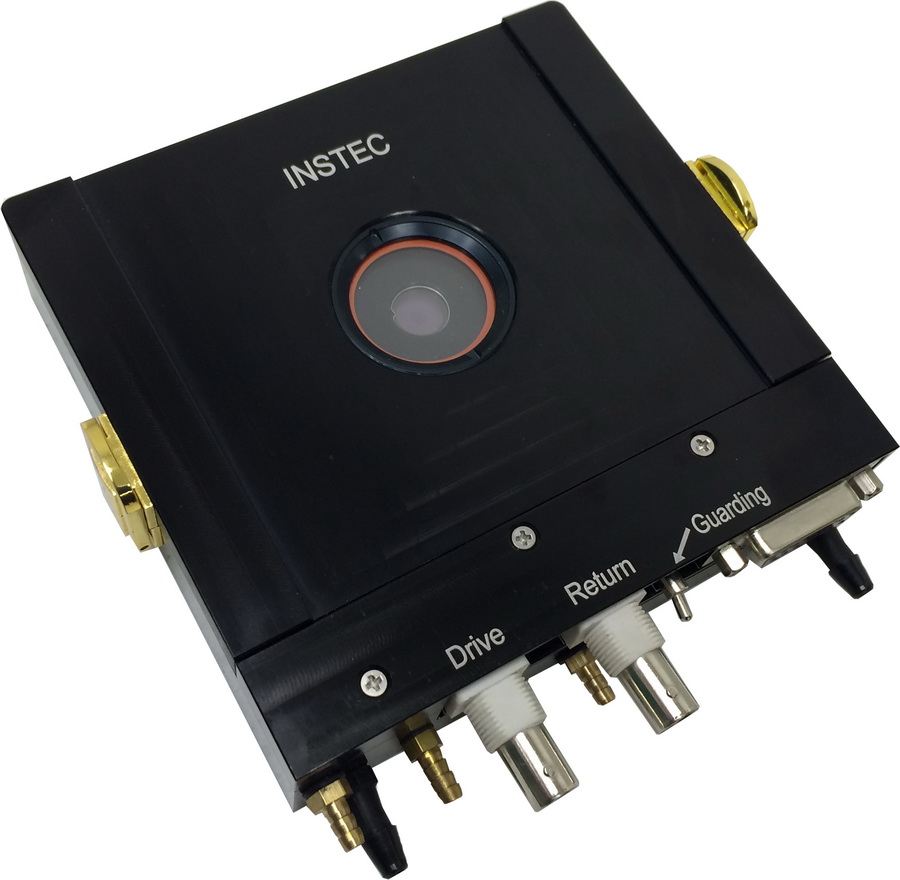

TP102LC1實物圖（左圖合蓋狀態，右圖開蓋狀態）
