TS104G 四英寸樣品區

TS104G是一款基於半導體（帕爾貼）溫控的經濟型冷熱台，溫度範圍達到 -30℃~90℃，溫度可升級至 120℃。這款冷熱台的特點就是97 mm x 97 mm 的樣品區，以及可充入保護氣體的氣密腔室。相比傳統的電熱絲加熱方式，帕爾貼冷熱台溫控准，使用方便，並且在樣品區不大時成本减少。另外，冷熱台黑色的台體可以避免反光，適合集成在光路中，應用於諸多用戶的應用需求。

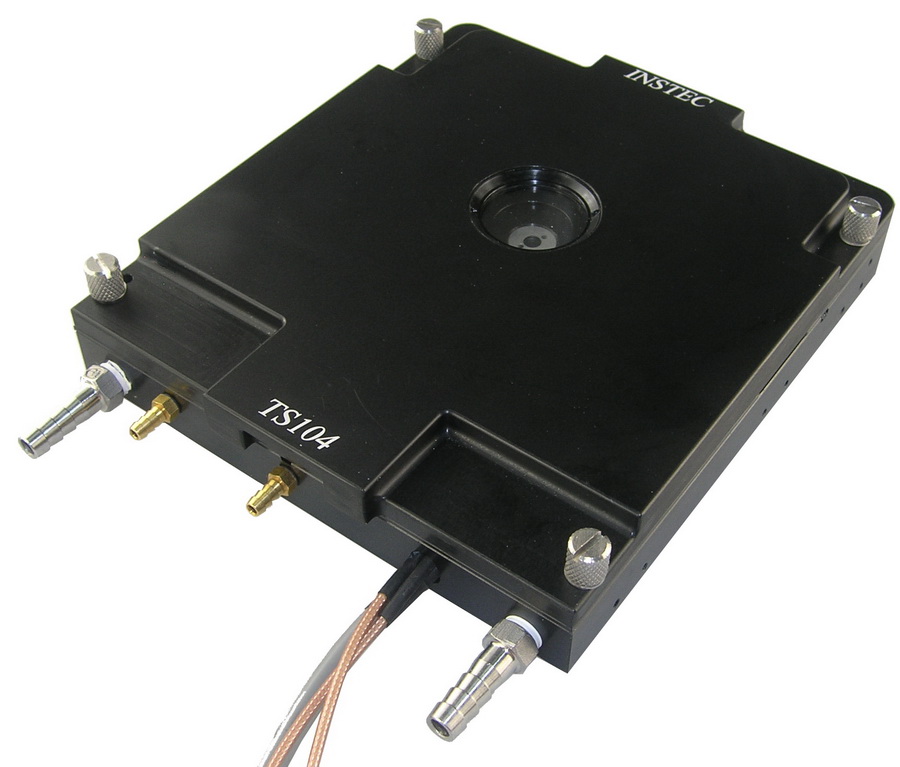

细节展示：

询价咨询

功能特點

可程式設計精密控溫。可獨立控制，也可從上位機軟體控制

帕爾貼原理溫控，使用時無需耗材

支援透射光觀察與反射光觀察

97 mm x 97 mm 大樣品區

氣密腔室，2個通向腔內的快速自鎖接頭，可充入保護氣體

台體內置乾燥氣體管道，用於負溫時對視窗的除霜

視窗可拆卸與更換，可用不同材質窗片實現不同波段光觀察

內蓋，提升樣品溫度均勻度

軟體可拓展性強，可提供LabView等語言的SDK

#可選項# 2條導線拖至腔內接線柱，用於加電檢測

可做改動或定制，詳詢上海恒商

應用領域

常規應用	材料科學
液晶和高分子

技術參數

溫控性能	溫度範圍	-30℃ ～ 90℃ 可提升至120℃
	溫度解析度	0.001℃
	溫度穩定性	±0.05℃(at 37℃) 可增加穩定性
	加熱速度	+35℃/分鐘(at 37℃)
	製冷速度	-15℃/分鐘(at 37℃)
	控溫速度	±0.1℃/小時
	溫度感測器	100Ω鉑質RTD
	溫控方式	直流式PID (變直流形式(LVDC)輸出)

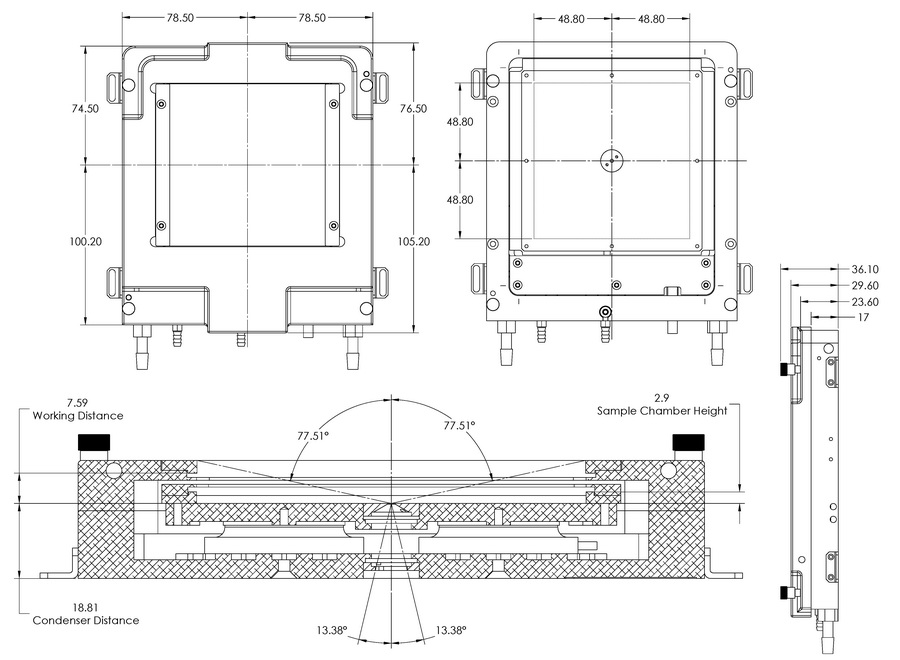

結構尺寸	物鏡工作距離	7.6 mm
	聚光鏡工作距離	18.8 mm
	樣品腔面積	97 mm x 97 mm
	樣品腔高度	2.9 mm
	樣品觀察範圍	2 mm 透光孔徑可選5,8 mm 97.6 mm反光孔徑

配置清單

標准	TS104G 冷熱台	√
	mK2000溫度控制器軟體免費，控制線有多種接口供選	√
	線性可變直流電源(LVDC) 裝在溫控器裡，抑制電噪音	√
	外殼水冷配件用常溫水或冰水迴圈防止外殼過熱	√
升級	溫度從 90℃ 升為 120℃
選配件	可對樣品加電的電極與導線 2組
	冷熱台支架把冷熱台固定在顯微鏡等儀器上，防止滑動
	長工作距離聚光鏡更好的聚光，防止視場變暗
	溫控聯動顯微鏡相機溫度-圖像聯動工作，附軟體
*注：產品有多種配置變化，詳詢上海恒商

帕爾貼溫控原理

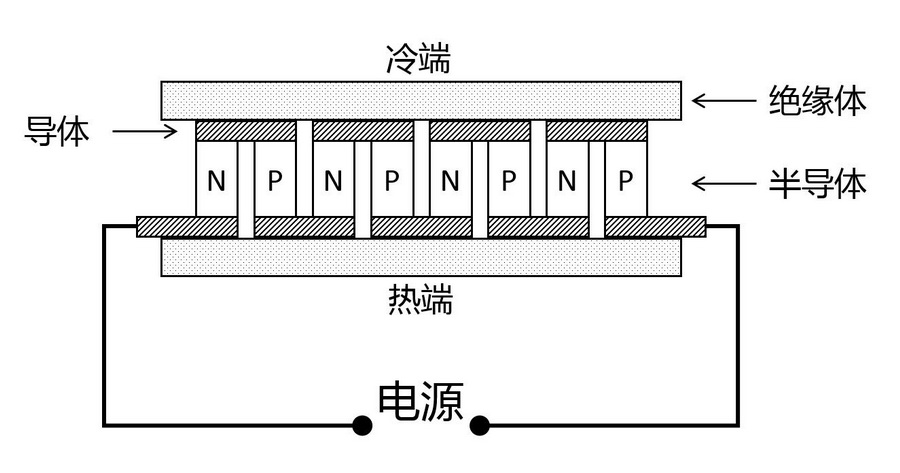

冷熱台的帕爾貼溫控片由許多PN結蛇形串聯而成，通過電流方向和大小來控制載流子的宏觀運動，從而實現溫控片上下兩端之間的熱量搬運，實現樣品端的溫控。冷熱台使用時需要迴圈水來帶走溫控片下端的廢熱。

帕爾貼原理冷熱台的特點：①在樣品區不大時具有成本减少；②製冷時不需要耗材，使用方便；③溫控，使用方便直接由溫控片流經的電流決定。
