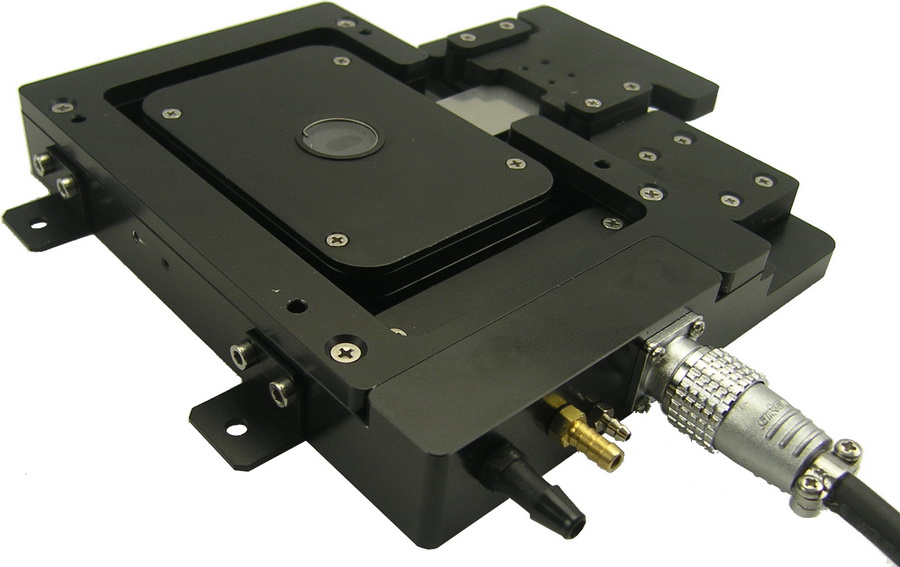

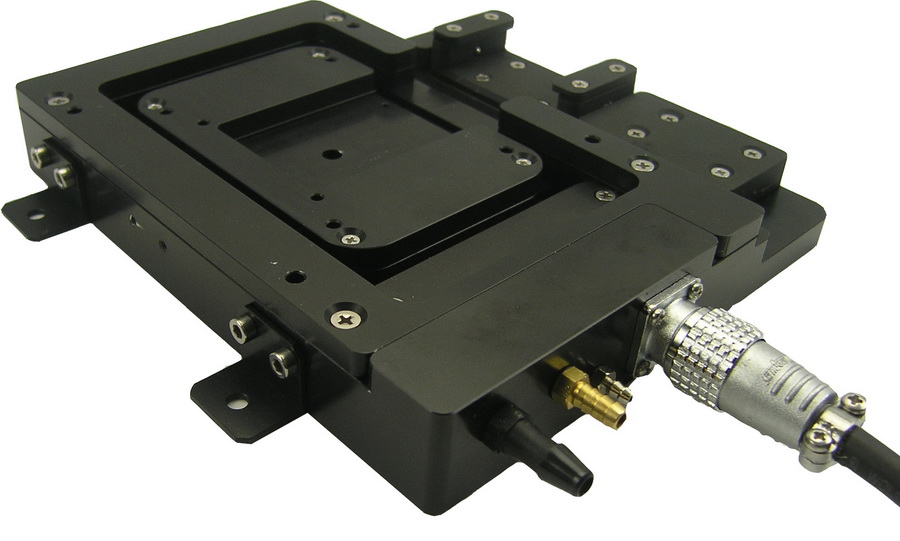

TS102 半導體冷熱台

TS102是一款基於半導體(帕爾貼)溫控的經濟型冷熱台,溫度範圍達到 -30℃~90℃,並可強化至 -40℃~120℃。相比傳統的電熱絲加熱方式,TS102這類的帕爾貼冷熱台溫控更准,使用更方便,並且在樣品區不大時成本減少。 TS102的另一個特色是可以將載玻片作為樣品,從側面直接送入腔室,並可通過XY移動尺對樣品位置作好定位,使用方便。 另外,冷熱台黑色的台體可以避免反光,適合集成在不同光路中,應用於諸多用戶的應用需求。
细节展示:
  • #
  • #
  • #
  • #
  • #
询价咨询
#



功能特點



可程式設計精密控溫。可獨立控制,也可從上位機軟體控制

帕爾貼原理溫控,使用時無需耗材

支援透射光觀察與反射光觀察

側邊送樣設計,可方便地將載玻片樣品送入腔室

台體內置乾燥氣體管道,用於負溫時對視窗的除霜

視窗可拆卸與更換,可用不同材質窗片實現不同波段光觀察

內蓋,提升樣品溫度均勻度

支持垂直和水準姿態的固定安裝

軟體可拓展性強,可提供LabView等語言的SDK

#可選項# XY微分移動尺,對樣品做精密移動

#可選項# 樣品腔增高墊片,讓冷熱台能容納更厚的樣品

可做改動或定制,詳詢上海恒商





應用領域





常規應用

X射線衍射

液晶和高分子

納米光學

生物學/低溫生物學

食品科學

光譜學

材料科學

醫藥







技術參數



溫度範圍

-30℃ ~ 90

可升級至 -40℃~120℃

溫度解析度

0.001

溫度穩定性

±0.05(at 37) 可增加穩定性

加熱速度

+50/分鐘(at 37)

製冷速度

-30/分鐘(at 37)

控溫速度

±0.1/小時

溫度感測器

100Ω鉑質RTD

溫控方式

開關式PID 可升級為LVDCPID

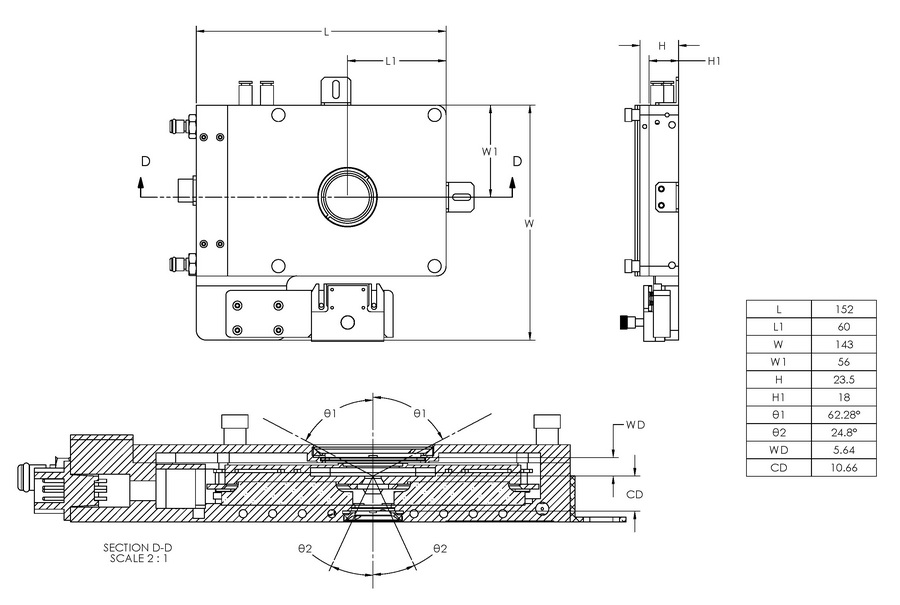

物鏡工作距離

8 mm

聚光鏡工作距離

8.6 mm

樣品腔面積

38 mm x 50  mm

樣品腔高度

6.4 mm

樣品觀察範圍

2 mm 透光孔徑 可選5,8 mm

38.5 mm 反光孔徑

X-Y移動尺(選配件)

10μm解析度





配置清單



TS102冷熱台

mK2000溫度控制器 軟體免費,控制線有多種接口供選

外殼水冷配件 用常溫水或冰水迴圈防止外殼過熱

溫度   90℃ 升為   120℃



溫度  -30℃ 升為   -40℃



XY微分移動尺 精密定位/移動樣品腔內的樣品


樣品腔增高墊片 墊高樣品腔高度

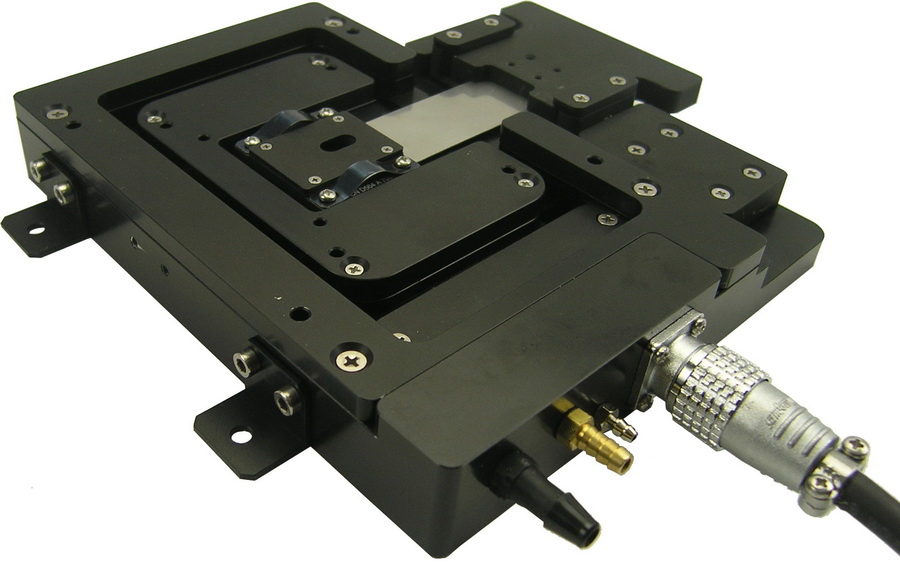

樣品支架 固定液晶盒或冷熱台立式使用時的樣品



冷熱台支架 把冷熱台固定在顯微鏡等儀器上,防止滑動


長工作距離聚光鏡 更好的聚光,防止視場變暗


溫控聯動顯微鏡相機 溫度-圖像聯動工作,附軟體


線性可變直流電源(LVDC) 裝在溫控器裡,抑制電噪音



*注:產品有多種配置變化,詳詢上海恒商






帕爾貼溫控原理



冷熱台的帕爾貼溫控片由許多PN結蛇形串聯而成,通過電流方向和大小來控制載流子的宏觀運動,從而實現溫控片上下兩端之間的熱量搬運,實現樣品端的溫控。冷熱台使用時需要迴圈水來帶走溫控片下端的廢熱。

帕爾貼原理冷熱台的特點:在樣品區不大時成本减少;製冷時不需要耗材,使用方便;③溫控,使用方便直接由溫控片流經的電流決定,溫控准。
